Мембранный клапан — это высокопроизводительный герметичный регулирующий клапан, предназначенный для регулирования, изоляции и дросселирования текучих сред в промышленных технологических системах. Этот специализированный клапан, известный своей исключительной устойчивостью к коррозии, отсутствием утечек и стерильностью в работе, отличается от традиционных шаровых кранов, задвижек и проходных клапанов благодаря своей уникальной конструкции гибкого мембранного уплотнения. В отличие от обычных клапанов, в которых используются сальники и жесткие уплотнительные компоненты, склонные к утечкам и износу, мембранный клапан имеет полностью изолированную конструкционную конструкцию, в которой эластичная гибкая диафрагма полностью отделяет жидкую среду от привода клапана и внутренних механических компонентов. Такая конструкция сердечника исключает риск утечки через уплотнение, предотвращает загрязнение среды и обеспечивает исключительную долговечность в суровых условиях работы, что делает его предпочтительным решением для сложных сценариев управления жидкостями во всем мире.

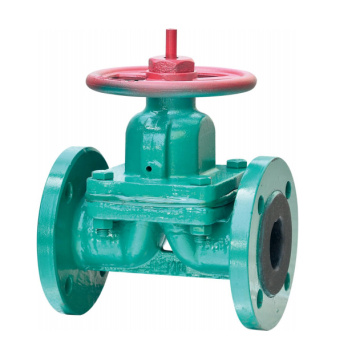

Мембранные клапаны соответствуют систематическим и научным стандартам классификации, которые в основном подразделяются по конструктивному исполнению, режиму срабатывания, материалу корпуса, материалу диафрагмы и функциональному использованию, охватывая все основные сценарии промышленного применения. Самая фундаментальная и широко распространенная классификация основана на структуре внутреннего канала потока, разделяясь на мембранные клапаны переливного типа и прямоточные мембранные клапаны, которые доминируют на мировом рынке мембранных клапанов и удовлетворяют различным характеристикам текучей среды и требованиям управления потоком. Мембранный клапан переливного типа является наиболее популярным и универсальным типом, оснащенным приподнятой перегородкой (седловой конструкцией) внутри проточного канала корпуса клапана. При закрытии гибкая диафрагма плотно прилегает к приподнятой перегородке, перекрывая поток жидкости. Такая конструктивная конструкция сокращает ход растяжения диафрагмы, эффективно продлевая срок службы уязвимого компонента диафрагмы, обеспечивая при этом точный контроль дросселирования при низком расходе и полную производительность самодренирования. Он отлично подходит для чистых жидкостей, стерильных сред и обычных агрессивных жидкостей, широко применяется в пищевой промышленности и производстве напитков, фармацевтических биотехнологиях, тонкой химии и водоочистке.

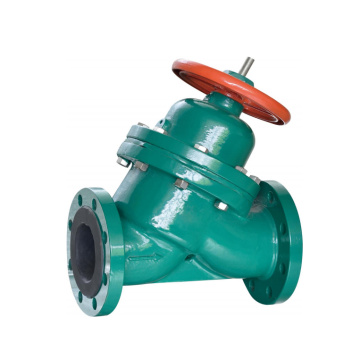

Напротив, прямоточный мембранный клапан имеет полностью плоскую конструкцию прямого канала потока без внутренних приподнятых перегородок. Диафрагма прилегает к внутренней стенке корпуса плоского клапана во время закрытия, создавая полнопроходной путь потока при полностью открытом клапане. Такая конструкция сводит к минимуму сопротивление жидкости, позволяет избежать отложений и засорения среды и демонстрирует превосходную адаптируемость к жидкостям высокой вязкости, гранулированным суспензиям, грязи и абразивным средам, которые склонны к блокировке обычных клапанов. Хотя точность его дросселирования немного ниже, чем у клапанов водосливного типа, а диафрагма выдерживает большую усталость при растяжении, она незаменима при транспортировке шлама в горнодобывающей промышленности, очистке промышленных сточных вод, тяжелой химической обработке и в трубопроводных системах с загрязненными средами. Два основных конструктивных типа покрывают 90% потребностей промышленных мембранных клапанов, образуя базовую классификацию продукции мембранных клапанов.
В соответствии с классификацией режима срабатывания мембранные клапаны подразделяются на ручные мембранные клапаны, пневматические мембранные клапаны, электрические мембранные клапаны и гидравлические мембранные клапаны, отвечающие различным требованиям автоматизации и рабочей частоты. Ручные мембранные клапаны с маховиком экономичны и просты в обслуживании, идеально подходят для низкочастотного переключения и мелкосерийного производства. Пневматические мембранные клапаны являются наиболее широко используемым автоматизированным типом, характеризующимся высокой скоростью отклика, взрывозащищенными характеристиками и стабильной работой, идеально адаптируясь к огнеопасным, взрывоопасным и высокочастотным условиям работы в химической и нефтехимической промышленности. Электрические мембранные клапаны поддерживают точное интеллектуальное регулирование расхода, удобны для дистанционного управления сигналами и связи системы, подходят для автоматизированных производственных линий, требующих точного управления параметрами потока. Гидравлические мембранные клапаны специально разработаны для трубопроводных систем высокого давления и большого диаметра, обеспечивая стабильную производительность и высокую устойчивость к давлению.

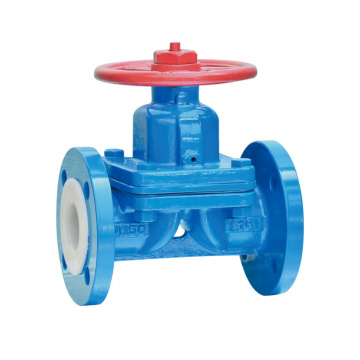

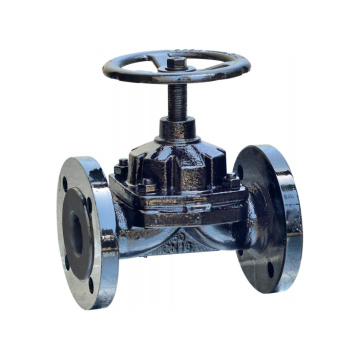

Классификация на основе материалов является еще одним ключевым параметром при выборе мембранного клапана, непосредственно определяющим адаптацию клапана к рабочей среде и срок его службы. Материалы корпуса клапана включают нержавеющую сталь (304/316L), чугун, ковкий чугун, ПВХ, футеровку из ПТФЭ и пластиковые сплавы. Мембранные клапаны из нержавеющей стали поддерживают высокотемпературную стерилизацию и стерильное производство в соответствии со стандартами фармацевтической и пищевой гигиены. Мембранные клапаны с футеровкой из ПТФЭ или резиновой футеровки обеспечивают полную защиту от коррозии, устойчивость к сильной кислоте, сильной щелочи и агрессивным химическим средам. Пластиковые мембранные клапаны легкие и экономичные, подходят для водоподготовки низкого давления, с низкой коррозией и гражданских промышленных трубопроводов. В качестве основного уплотняющего компонента доступны диафрагмы из резины (EPDM, NBR, Viton) и ПТФЭ: диафрагмы из EPDM адаптируются к воде и слабоагрессивным средам, диафрагмы из Viton устойчивы к высоким температурам и сильной коррозии, а диафрагмы из PTFE обладают полной химической инертностью для обработки сверхчистых и сильноагрессивных сред.
Функционально мембранные клапаны можно разделить на запорные, дросселирующие, санитарно-стерильные и противоабразивные. Санитарные мембранные клапаны имеют полированный бесшовный корпус и конструкцию без мертвых углов, соответствуют гигиеническим стандартам GMP и широко используются в биофармацевтическом, молочном производстве и стерильном производстве напитков. Противоабразивные мембранные клапаны оснащены утолщенными диафрагмами и усиленными проточными каналами, специально разработанными для транспортировки суспензий и гранулированных сред. В целом, диверсифицированная система классификации мембранных клапанов позволяет целенаправленно подбирать продукцию для различных сценариев давления, температуры, среды и автоматизации. Благодаря основным преимуществам нулевых утечек, отсутствия загрязнения среды, высокой коррозионной стойкости и простоты обслуживания мембранные клапаны стали незаменимым оборудованием для регулирования жидкости в фармацевтической, химической, пищевой, водоочистной, экологической, горнодобывающей и новой энергетической отраслях, занимая незаменимую позицию на мировом рынке промышленных клапанов.
